Welchen Prozessor verwendet das AIB-IMX8M?

Er verwendet den NXP i.MX8M Quad auf Basis der ARM-Cortex-A53-Architektur mit bis zu 1,5GHz, ergänzt durch einen integrierten Cortex-M4-Kern für Echtzeit- oder Low-Power-Aufgaben. Das ist ein Generationssprung gegenüber dem auf ARM Cortex-A9 basierenden i.MX6-Prozessor des Schwestermodells AIB-IMX6A und bietet mehr Rechenleistung für Edge-Computing-Workloads.

Wie viel Arbeitsspeicher unterstützt das AIB-IMX8M?

Der AIB-IMX8M wird standardmäßig mit 2GB DDR4-Speicher geliefert, erweiterbar auf maximal 4GB DDR4. Das ist das Doppelte der Standardspeicherkapazität des Schwestermodells AIB-IMX6A, das mit 1GB DDR3 geliefert wird, und gibt dem AIB-IMX8M mehr Spielraum für Multitasking und anspruchsvollere Embedded-Anwendungen.

Welche Speicheroptionen bietet das AIB-IMX8M?

Der AIB-IMX8M enthält standardmäßig 16GB eMMC-Speicher, erweiterbar auf maximal 64GB eMMC. Das ist doppelt so viel wie der Standardspeicher des AIB-IMX6A, der mit 8GB eMMC geliefert wird, und bietet dem AIB-IMX8M in industriellen Einsätzen mehr Platz für das Betriebssystem, Anwendungen und lokale Datenprotokollierung.

Lässt sich der eMMC-Speicher nach dem Kauf aufrüsten?

Die Speicherkapazität hängt von der beim Kauf gewählten Bestellkonfiguration ab, mit Optionen von 16GB bis zu 64GB eMMC. Für eine Empfehlung zur passenden Speicherkonfiguration Ihrer Anwendung kann TSL Automation Solutions als autorisierter Distributor in Indien zu den verfügbaren Bestellcodes beraten und Sie bei der Bestellung der richtigen Konfiguration unterstützen.

Welche Display-Schnittstellen unterstützt das AIB-IMX8M?

Der AIB-IMX8M unterstützt mehrere Display-Ausgänge, darunter HDMI, LVDS und MIPI DSI, und kann sowohl externe Monitore als auch in HMI- und Kiosk-Designs verwendete Embedded-Panels ansteuern. Beachten Sie, dass das System bei LVDS- oder MIPI-Display-Ausgabe nur 12V DC Eingang statt des vollen Bereichs von 12 bis 24V unterstützt.

Unterstützt der AIB-IMX8M neben dem HDMI-Ausgang auch einen HDMI-Eingang?

Ja, zu den externen Schnittstellen gehört ein dedizierter HDMI-2.0-Eingang in vertikaler Bauform, zusätzlich zu den Display-Ausgangsoptionen über HDMI, LVDS und MIPI DSI. Damit lässt sich das System in Anwendungen einsetzen, die neben den eigenen Display-Ausgängen eine HDMI-Videoquelle erfassen oder durchschleifen müssen.

Welche Netzwerkoptionen bietet das AIB-IMX8M?

Der AIB-IMX8M verfügt über zwei integrierte Gigabit-LAN-Ports und entspricht damit der Dual-LAN-Konfiguration des Schwestermodells AIB-IMX6A. Für drahtlose Anbindung bietet er zusätzlich einen M.2-Key-E-Sockel für WiFi- und Bluetooth-Module sowie einen M.2-Key-B-Sockel mit SIM-Steckplatz für LTE-Module, die beim AIB-IMX6A nicht als Standardmerkmale aufgeführt sind.

Welche seriellen Schnittstellen und Feld-I/O bietet das AIB-IMX8M?

Der AIB-IMX8M bietet zwei RS232/485-Ports an DB9-Steckern, eine CAN-Schnittstelle an DB9 und einen 8-poligen GPIO-Anschluss an DB9 und eignet sich damit gut für die Anbindung von Sensoren, SPS und industriellen Feldgeräten. Dieser dedizierte Satz an seriellen und Feldbus-Schnittstellen ist umfangreicher als der, der beim Schwestermodell AIB-IMX6A aufgeführt ist.

Welche USB-Anschlüsse bietet das AIB-IMX8M?

Am externen I/O-Panel befinden sich ein USB-3.0-Typ-A-Anschluss und ein USB-3.0-Typ-C-Anschluss, letzterer nur für Daten. Intern gibt es zusätzlich eine 2x10-polige Stiftleiste, die eine weitere USB-3.0-Verbindung unterstützt und Systemintegratoren Flexibilität für individuelle Verkabelung oder USB-Anschlüsse an der Frontblende bietet.

Unterstützt das AIB-IMX8M drahtlose Konnektivität?

Ja, drahtlose Konnektivität wird über einen M.2-2230-E-Key-Sockel für WiFi- und Bluetooth-Module und einen M.2-3042-B-Key-Sockel für 3G- oder 4G-LTE-Module unterstützt, dazu ein SIM-Kartensockel für das LTE-Modul. Diese Sockel sind intern verfügbar, sodass je nach Bestellkonfiguration drahtlose Optionen ergänzt werden können.

Welche Erweiterungsmöglichkeiten bietet das AIB-IMX8M?

Zur internen Erweiterung gehören ein M.2-2230-E-Key-Sockel für WiFi/BT, ein M.2-3042-B-Key-Sockel für 3G/4G-LTE-Module mit SIM-Sockel, zwei MIPI-CSI-Kameraanschlüsse, ein LVDS-Anschluss, ein Header-Extend-Anschluss und ein 2x10-poliger USB-3.0-Header, sodass Integratoren mehrere Möglichkeiten haben, Funk-, Kamera- oder Displaymodule hinzuzufügen.

Kann das AIB-IMX8M Industriekameras anbinden?

Ja, der AIB-IMX8M enthält zwei interne MIPI-CSI-Anschlüsse, die den Anschluss von MIPI-Kameramodulen unterstützen. Damit eignet er sich für bildverarbeitungsgestützte Anwendungen wie Inspektion, Überwachung oder intelligente Edge-Geräte, bei denen neben der ARM-Verarbeitungsplattform des Systems eine kompakte Kameraintegration erforderlich ist.

Wie groß ist der Betriebstemperaturbereich des AIB-IMX8M?

Der AIB-IMX8M ist für den Betrieb von -40C bis 60C ausgelegt, mit einem Lagertemperaturbereich von -20C bis 85C. Das ist ein größerer Betriebstemperaturbereich als beim Schwestermodell AIB-IMX6A, das für -20C bis 70C ausgelegt ist, und macht den AIB-IMX8M besser geeignet für kältere Außenbereiche oder unbeheizte Industrieumgebungen.

Welche Luftfeuchtigkeit verträgt das AIB-IMX8M?

Das System ist für 0 Prozent bis 90 Prozent relative Luftfeuchtigkeit ausgelegt, nicht kondensierend, wie es für lüfterlose Industrie-Computersysteme typisch ist, die in Fabrik-, Lager- oder Außengehäuseumgebungen eingesetzt werden, in denen die Luftfeuchtigkeit im Tagesverlauf schwanken kann.

Welche Spannungsversorgung benötigt das AIB-IMX8M?

Der AIB-IMX8M akzeptiert über einen DC-Jack-Anschluss einen weiten DC-Eingangsspannungsbereich von 12 bis 24V, geeignet für typische industrielle Netzteile und batteriegepufferte Systeme. Ein wichtiger Hinweis: Wenn die Displayausgabe über LVDS oder MIPI genutzt wird, benötigt das System speziell eine Eingangsspannung von 12V und nicht den gesamten Bereich von 12 bis 24V.

Welche Betriebssysteme unterstützt das AIB-IMX8M?

Der AIB-IMX8M unterstützt Linux Yocto als Standard-Betriebssystem sowie Android und Ubuntu. Entwickler können damit je nach Anwendung zwischen einer Embedded-Linux-Distribution und einem universelleren Betriebssystem wählen, von industrieller HMI-Software bis zu Android-basierten Kiosk- und Digital-Signage-Lösungen.

Ist das AIB-IMX8M für den industriellen Einsatz zertifiziert?

Ja, der AIB-IMX8M trägt die Zertifizierungen CE und FCC Class B und erfüllt damit anerkannte Normen zur elektromagnetischen Verträglichkeit für den Einsatz in kommerziellen und industriellen Umgebungen. Es sind dieselben Zertifizierungen wie beim Schwestermodell AIB-IMX6A, was den einheitlichen Compliance-Ansatz von Avalue über die gesamte ARM-basierte Systemfamilie widerspiegelt.

Welche Abmessungen hat das AIB-IMX8M?

Der AIB-IMX8M misst 170mm x 110mm x 50mm als kompakter lüfterloser Box-PC. Diese kleine Grundfläche erleichtert den Einbau in beengte Industriegehäuse, Schaltschränke oder Installationen hinter Panels, in denen ein PC in Normalgröße nicht Platz fände.

Wie wird das AIB-IMX8M montiert?

Der AIB-IMX8M ist als kompakter, lüfterloser Box-PC in einem Gehäuse von 170 x 110 x 50 mm aufgebaut, einer Bauform für den Einbau in Schalttafeln und Gehäuse im industriellen Umfeld. Die konkrete Montagehardware hängt von der Bestellkonfiguration ab; TSL Automation Solutions berät Sie zum passenden Montagezubehör für Ihre Installation in Indien.

Für welche Anwendungen eignet sich das AIB-IMX8M?

Mit ihrem ARM-Cortex-A53-Prozessor, Dual-LAN, CAN- und RS232/485-Feldschnittstellen, GPIO und Funkerweiterung eignet sich die AIB-IMX8M hervorragend für Industrieautomation, IoT-Edge-Gateways, HMI-Bedienpanels, digitale Beschilderung, Kioske und Edge-Geräte mit Bildverarbeitung, die kompakte, stromsparende, lüfterlose Rechenleistung mit erweitertem Temperaturbereich benötigen.

Eignet sich der AIB-IMX8M für IoT-Edge-Gateway-Anwendungen?

Ja, Dual-Gigabit-LAN, CAN, Dual-RS232/485, GPIO und M.2-Sockel für WiFi/BT und LTE machen den AIB-IMX8M zu einem gut geeigneten IoT-Edge-Gateway, das Feldgeräte mit Cloud- oder lokalen Netzwerken verbindet, während der Cortex-M4-Kern neben den Haupt-Cortex-A53-Kernen latenzarme oder Echtzeit-Datenverarbeitung unterstützen kann.

Kann das AIB-IMX8M in HMI- und Kiosk-Designs eingesetzt werden?

Ja, mit HDMI-, LVDS- und MIPI-DSI-Display-Unterstützung, robusten industriellen Schnittstellen und einem weiten Betriebstemperaturbereich von -40C bis 60C eignet sich der AIB-IMX8M gut für HMI-Panels, Kioske und Digital-Signage-Anwendungen, ähnlich den Einsatzfällen des Schwestermodells AIB-IMX6A, jedoch mit mehr Schnittstellen und größeren Temperaturreserven.

Wo kann ich das AIB-IMX8M für den Einsatz in Indien bestellen?

TSL Automation Solutions ist autorisierter Distributor für Avalue in Indien und liefert den AIB-IMX8M in der Standard-Bestellkonfiguration AIB-IMX8M-A1-2R. Wenden Sie sich für Preise, Lieferzeiten und Konfigurationsoptionen für dieses Modell an TSL Automation Solutions.

Bietet TSL Automation Solutions Garantie und After-Sales-Support für den AIB-IMX8M?

Ja, als autorisierter Distributor für Avalue in Indien liefert TSL Automation Solutions den AIB-IMX8M zusammen mit lokalem technischem Support und After-Sales-Betreuung. Die konkreten Garantiebedingungen werden bei der Bestellung bestätigt; wenden Sie sich für Garantiedetails zu Ihrem Kauf direkt an TSL Automation Solutions.

Ist lokaler technischer Support für den AIB-IMX8M verfügbar?

Ja, TSL Automation Solutions bietet für den AIB-IMX8M in Indien lokalen technischen Support vor und nach dem Kauf und unterstützt Kunden bei der Auswahl der Konfiguration, bei der Inbetriebnahme und bei der Fehlersuche, sodass Integratoren nicht ausschließlich auf Support-Kanäle im Ausland angewiesen sind.

Wie lautet die Standard-Bestellkonfiguration des AIB-IMX8M?

Die aufgeführte Bestellkonfiguration für dieses Modell lautet AIB-IMX8M-A1-2R. Die Konfigurationsoptionen, einschließlich Speicher- und Massenspeicherkapazität, können je nach bestelltem Aufbau variieren; TSL Automation Solutions hilft Ihnen, die genaue Spezifikation für Ihre Anforderung in Indien zu klären.

Kann der AIB-IMX8M ohne angeschlossenes Display headless betrieben werden?

Ja, da der AIB-IMX8M als lüfterloser Embedded-Box-PC mit Netzwerk-, USB- und seriellen Schnittstellen zusätzlich zu den Display-Ausgängen HDMI, LVDS und MIPI DSI gebaut ist, kann er ohne angeschlossenes Display als Edge-Computing- oder Gateway-Gerät im Headless-Betrieb arbeiten, ähnlich wie typische industrielle Box-PC-Installationen.

Avalue · Computersystem

AIB-IMX8M

Datenblatt

*Preis auf Anfrage. Kontaktieren Sie uns für ein Angebot.

Hersteller: Avalue

Highlights

NXP i.MX8M Quad Cortex-A53 bis zu 1,5GHz + Cortex-M4-Kern
Lüfterloser kompakter Box-PC
2GB DDR4-Speicher (erweiterbar auf 4GB)
16GB eMMC-Speicher (erweiterbar auf 64GB)
Dual-Gigabit-LAN
USB 3.0 Typ A und Typ C
Unterstützung für HDMI / LVDS / MIPI DSI Displays
M.2 Key E (WiFi/BT) und M.2 Key B + SIM (LTE)
DC 12~24V Weitbereichseingang
Betriebstemperatur -40C ~ 60C

Produktbeschreibung

Der Avalue AIB-IMX8M ist ein lüfterloses, kompaktes ARM-basiertes Embedded-Computersystem auf Basis des NXP i.MX8M Quad Cortex-A53 Prozessors mit bis zu 1,5 GHz und integriertem Cortex-M4-Kern.

Er wird mit 2GB DDR4-Speicher (erweiterbar auf 4GB) und 16GB eMMC-Speicher (erweiterbar auf 64GB) geliefert und bietet damit ausreichend Leistungsreserven für Edge-Computing und industrielle Steuerungsaufgaben.

Zu den Anschlüssen zählen zwei Gigabit-LAN-Ports, USB-3.0-Typ-A- und Typ-C-Ports, GPIO, CAN und zweimal RS232/485 für Feldgeräte sowie HDMI-, LVDS- und MIPI-DSI-Displayausgänge und M.2-Sockel für WiFi/BT und LTE.

Der Weitbereichs-Eingang von 12 bis 24V DC und ein Betriebsbereich von -40 °C bis 60 °C eignen sich für Fabrikautomatisierung, Kioske, Digital Signage und IoT-Gateway-Einsätze. Linux Yocto, Android und Ubuntu werden unterstützt.

TSL Automation Solutions liefert und betreut den AIB-IMX8M in ganz Indien.

Technische Daten

Prozessor

NXP i.MX8M Cortex-A53 Quad Core 1.3GHz; Cortex-M4 core processor

Arbeitsspeicher

2GB DDR4 (default)/ (expandable to the Max 4GB )

eMMC

16GB eMMC / (expandable to 64GB Max)

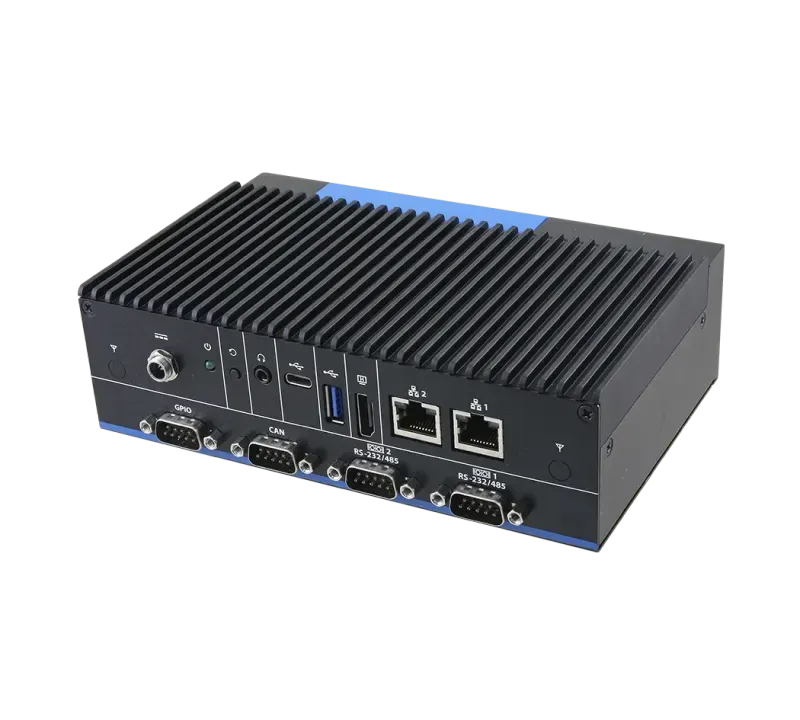

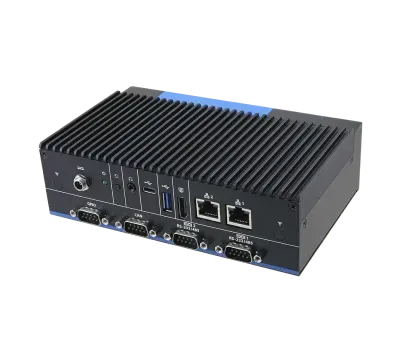

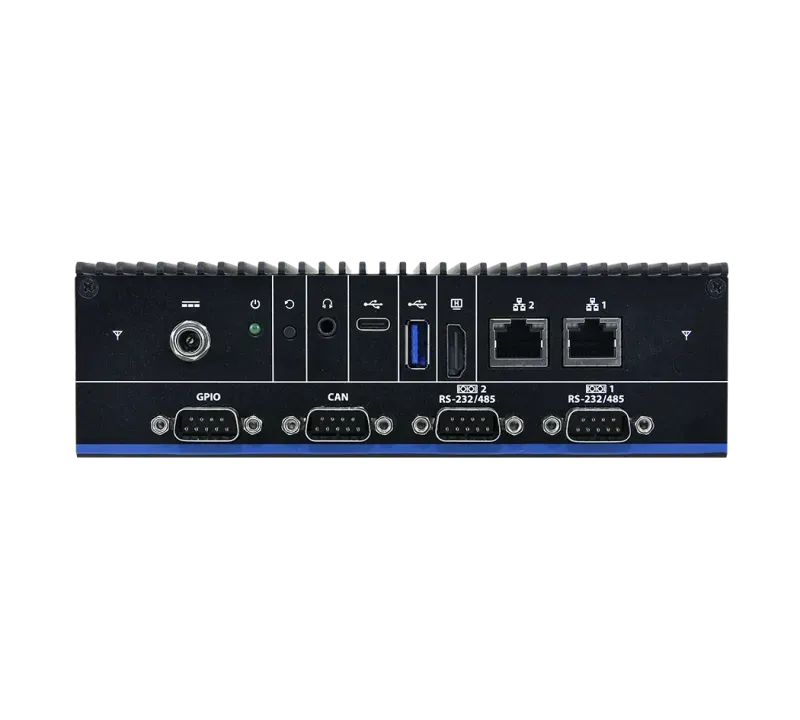

Externer I/O-Anschluss

2 x Gigabit LAN

1 x DC Jack (J6)

1 x Headphone Jack.

1 x HDMI 2.0 In connector (Vertical type)

1 x Power LED

1 x Reset

1 x USB 3.0 Type A

1 x USB 3.0 Type C (Data only)

1 x GPIO 8 pin (DB9)

1 x CAN (DB9)

2x RS232/485 (DB9)

Mehrere Displays

HDMI / LVDS / MIPI DSI

DC-Eingangsspannung

DC IN 12~24V (Note: LVDS and MIPI only support 12V input）

OS

Linux Yocto (Default) , Android, Ubuntu

Angaben zur Zertifizierung

FCC Class B

Betriebstemperatur

-40°C ~ 60°C

Lagertemperatur

-20°C ~ 85°C

Betriebsluftfeuchtigkeit

0% ~ 90% Relative Humidity, Non-condensing

Abmessungen (B x L x H)

170mm*110mm*50mm

Interner I/O-Anschluss

1 x Backlight

1 x Front Panel

1 x LVDS

1 x M.2 2230 E-Key (WiFi/BT)

1 x M.2 3042 B-Key (3G/4G Module)

2 x MIPI CSI

1 x SIM Socket (For Use LTE M.2 Card)

1 x RTC battery

1 x Mic-In

1 x 2x10 P Header (USB3.0)

1 x Header Extend connector(J22)

Bestellinformationen

AIB-IMX8M-A1-2R

Was ist AIB-IMX8M?

The AIB-IMX8M is a computersystem manufactured by Avalue, designed specifically for arm-based-system applications. It features display of HDMI / LVDS / MIPI DSI and betriebssystem of Linux Yocto (Default) , Android, Ubuntu. Der Avalue AIB-IMX8M ist ein lüfterloses, kompaktes ARM-basiertes Embedded-Computersystem auf Basis des NXP i.MX8M Quad Cortex-A53 Prozessors mit bis zu 1,5 GHz und integriertem Cortex-M4-Kern. Er wird mit 2GB DDR4-Speicher (erweiterbar auf 4GB) und 16GB eMMC-Speicher (erweiterbar auf 64GB) geliefert und bietet damit ausreichend Leistungsreserven für Edge-Computing und industrielle Steuerungsaufgaben. Zu den Anschlüssen zählen zwei Gigabit-LAN-Ports, USB-3.0-Typ-A- und Typ-C-Ports, GPIO, CAN und zweimal RS232/485 für Feldgeräte sowie HDMI-, LVDS- und MIPI-DSI-Displayausgänge und M.2-Sockel für WiFi/BT und LTE. Der Weitbereichs-Eingang von 12 bis 24V DC und ein Betriebsbereich von -40 °C bis 60 °C eignen sich für Fabrikautomatisierung, Kioske, Digital Signage und IoT-Gateway-Einsätze. Linux Yocto, Android und Ubuntu werden unterstützt. TSL Automation Solutions liefert und betreut den AIB-IMX8M in ganz Indien.

Wichtigste Merkmale & Vorteile

NXP i.MX8M Quad Cortex-A53 bis zu 1,5GHz + Cortex-M4-Kern
Lüfterloser kompakter Box-PC
2GB DDR4-Speicher (erweiterbar auf 4GB)
16GB eMMC-Speicher (erweiterbar auf 64GB)
Dual-Gigabit-LAN
USB 3.0 Typ A und Typ C
Unterstützung für HDMI / LVDS / MIPI DSI Displays
M.2 Key E (WiFi/BT) und M.2 Key B + SIM (LTE)
DC 12~24V Weitbereichseingang
Betriebstemperatur -40C ~ 60C

Anwendungen & Einsatzbereiche

Das Modell AIB-IMX8M eignet sich ideal für vielfältige Anwendungen in der industriellen Automatisierung:

DC-powered industrial installations and mobile applications
Wireless connectivity and remote monitoring applications
Networked industrial systems and data communication
Peripheral device connectivity and data transfer
Memory-intensive applications and multitasking
Interactive kiosk and self-service terminals
Internet of Things (IoT) and edge computing
Visual monitoring and data display systems

Häufig gestellte Fragen

Das AIB-IMX8M ist ein lüfterloses, kompaktes ARM-basiertes Embedded-Computing-System auf Basis des NXP i.MX8M Quad Cortex-A53 Prozessors mit integriertem Cortex-M4-Kern. Es kombiniert DDR4-Speicher, eMMC-Speicher, duales Gigabit-LAN, USB 3.0, CAN, RS232/485 und mehrere Display-Ausgänge in einem kleinen Gehäuse von 170 x 110 x 50 mm und eignet sich damit für Industrieautomatisierung, Edge-Computing, HMI und IoT-Gateway-Anwendungen.

Das AIB-IMX8M nutzt die neuere NXP i.MX8M Quad Cortex-A53 Plattform mit einem Cortex-M4-Kern, DDR4-Speicher und umfangreichere E/A wie USB 3.0, CAN und duales RS232/485 sowie einen erweiterten Temperaturbereich von -40C bis 60C im Betrieb. Das AIB-IMX6A nutzt die ältere NXP i.MX6 Cortex-A9 Plattform mit USB 2.0 und einem Bereich von -20C bis 70C. Das AIB-IMX8M ist die richtige Wahl für höhere Leistung, umfangreichere E/A und Einsätze in kälteren Klimazonen.

Das AIB-IMX8M ist eine Plattform der neueren Generation als das AIB-IMX6A: Es wechselt von einem i.MX6-Cortex-A9-Prozessor auf einen i.MX8M Quad Cortex-A53 mit Cortex-M4-Kern, von DDR3 auf DDR4-Speicher und von USB 2.0 auf USB 3.0. Es ergänzt außerdem CAN, duales RS232/485, MIPI-CSI-Kameraunterstützung, LTE- und WiFi/BT-M.2-Sockel sowie einen erweiterten Temperaturbereich von -40C bis 60C im Betrieb und ist damit die stärkere Wahl für anspruchsvolle oder wachsende industrielle Edge-Einsätze.
