Welche Prozessoren sind für den EPC-WCL erhältlich?

Das EPC-WCL unterstützt Intel-Core-Series-3-Prozessoren (Wildcat Lake) im BGA1516: Core 7 360 und 350, Core 5 330 und 320, Core 3 315, 305 und 304, alle mit 15W TDP und 6 Kernen (Core 3 304 hat 5 Kerne). Die Turbo-Frequenzen reichen beim Core 7 360 bis zu 4,8GHz.

Wie viel Speicher unterstützt der EPC-WCL?

Es hat einen 262-poligen SO-DIMM-Sockel für bis zu 48GB DDR5-6400MHz-Speicher. Diese Single-Channel-Konfiguration hält das Board kompakt und bietet dennoch ausreichend Kapazität für anspruchsvolle Edge-Computing-, Automatisierungs- und KI-Inferenz-Workloads unter Windows 11 oder Linux.

Welche GPU verwendet der EPC-WCL?

Der EPC-WCL integriert Intels neueste Xe3-GPU-Architektur der 3. Generation im Core-Series-3-Prozessor und liefert verbesserte Grafik- und Medienleistung für HMI mit drei Displays, Digital Signage und leichte KI-Inferenz-Workloads, ohne separate Grafikkarte.

Welche Speicheroptionen unterstützt der EPC-WCL?

Der Speicher wird über zwei M.2-Steckplätze bereitgestellt: einen M.2-Type-B-2242/3042/3052-Steckplatz mit PCIe x1 und einen M.2-Key-M-2280-Steckplatz mit PCIe Gen4 x2 für eine schnelle NVMe-SSD. Das ermöglicht Dual-Drive-Konfigurationen für Betriebssystem und Datenspeicher.

Unterstützt der EPC-WCL drahtlose Konnektivität?

Ja. Es hat einen dedizierten M.2-Key-E-2230-Erweiterungssteckplatz für Wi-Fi-7- und Bluetooth-6-Module, zusätzlich zum dreifachen M.2-Layout, das auch Key-B und Key-M für Speicher abdeckt. So bleibt die drahtlose Anbindung unabhängig von der SSD-Erweiterung.

Welche Netzwerkanbindung bietet der EPC-WCL?

Das EPC-WCL bietet Dual-Intel-2.5-Gigabit-Ethernet über RJ45-Ports, mit einem Intel-I226LM-Controller an LAN1 und einem Intel-I226V-Controller an LAN2, die jeweils 10/100/1000/2.5G unterstützen, für redundante oder segmentierte industrielle Netzwerkverbindungen.

Welche Displayausgänge unterstützt der EPC-WCL?

Er unterstützt die Ausgabe auf drei unabhängige Displays: DisplayPort 1.4a, HDMI 2.0b und USB Type-C mit DisplayPort Alt Mode, über die integrierte Intel 3rd Gen Xe3 Grafik. Der USB-Type-C-Anschluss liefert außerdem bis zu 45W Power Delivery für angeschlossene Displays oder Peripheriegeräte.

Welche USB-Anschlüsse bietet der EPC-WCL?

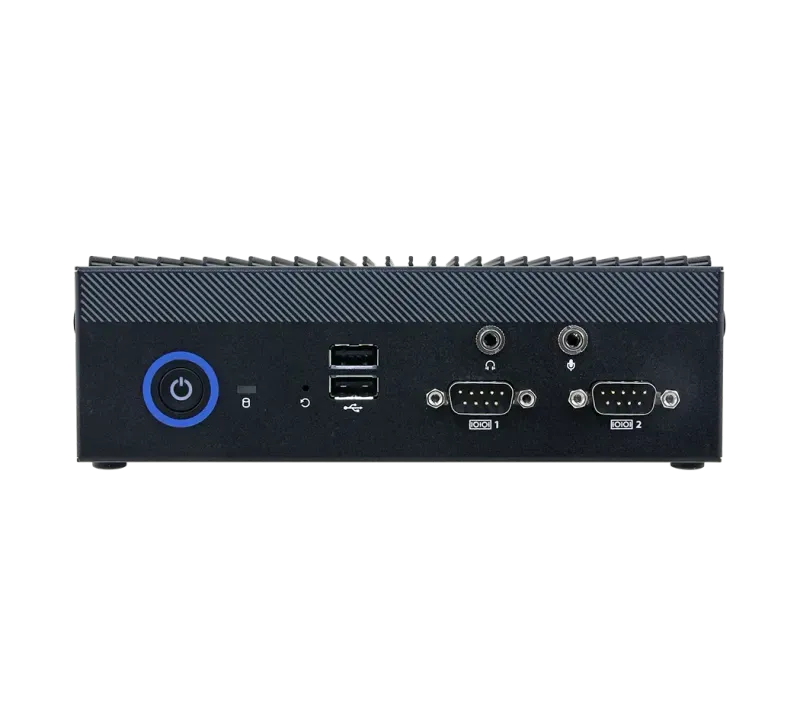

An der Frontseite befinden sich 2 x USB 2.0. Die Rückseite ergänzt 2 x USB 3.2 Gen 1 Type-A, 1 x USB 3.2 Gen 2 Type-A und 1 x USB Type-C (mit 45W Power Delivery und DisplayPort-Unterstützung), sodass sowohl ältere Peripheriegeräte als auch schneller Speicher oder Displays angeschlossen werden können.

Hat der EPC-WCL serielle Schnittstellen?

Ja, er bietet 2 x COM-Ports an der Frontseite per Kabel, die jeweils einzeln per BIOS-Einstellung zwischen RS232, RS422 und RS485 umgeschaltet werden können. Damit eignet sich der EPC-WCL für den Anschluss älterer Industrieanlagen, SPSen, Sensoren und serieller Messtechnik, wie sie in Fertigungshallen häufig zu finden sind.

Unterstützt der EPC-WCL Hardware-Sicherheit?

Ja, es verfügt über ein Onboard-TPM 2.0 für hardwarebasierte Schlüsselspeicherung und Plattformintegrität sowie Unterstützung für Intel AMT (iAMT) zur Out-of-Band-Fernverwaltung, beides nützlich, um unbeaufsichtigte Industrie- oder Edge-Installationen abzusichern und zu verwalten.

Welche Audiofunktionen bietet der EPC-WCL?

Die Audioausgabe übernimmt ein RealTek ALC888S-VD2-GR Codec, mit Mic-In- und Line-Out-Buchse an der Frontseite, ausreichend für einfache Sprachhinweise, Gegensprechfunktion oder simple Audiowiedergabe in Kiosk- und HMI-Anwendungen.

Welchen Stromeingang benötigt der EPC-WCL?

Er akzeptiert einen weiten DC-Eingang von 12V bis 24V über eine verriegelbare DC-Buchse, unterstützt AT- und ATX-Power-Modus (AT ist Standard) und wird mit einem 120-W-AC/DC-Netzteil geliefert, sodass er für Fahrzeug-, Panel- oder Schaltschrank-Stromquellen geeignet ist.

Ist der EPC-WCL lüfterlos?

Der EPC-WCL verwendet Intel Core Series 3 Prozessoren mit 15W TDP für einen energiesparenden Betrieb, und sein H/W-Statusmonitor ermöglicht die Überwachung und Steuerung von CPU-Temperatur, Spannung und CPU-Lüfterdrehzahl. So läuft das kompakte 177 x 126 x 57mm große Gehäuse im industriellen Dauereinsatz zuverlässig.

Welchen Betriebstemperaturbereich unterstützt der EPC-WCL?

Der EPC-WCL arbeitet von -10 °C bis 60 °C bei 0,5 m/s Luftstrom und kann von -30 °C bis 70 °C gelagert werden, bei einer Feuchtetoleranz von bis zu 95 % relativer Luftfeuchtigkeit, nicht kondensierend, geeignet für die meisten industriellen Innenraum- und Edge-Umgebungen.

Welche Betriebssysteme unterstützt der EPC-WCL?

Er unterstützt 64-Bit-Windows 11 und Linux, läuft auf dem AMI-uEFI-BIOS mit 256Mbit-SPI-Flash-ROM und gibt Integratoren die Flexibilität, standardmäßige Windows-Industrieanwendungen oder individuelle Linux-basierte Edge- und Automatisierungssoftware einzusetzen.

Wie wird der EPC-WCL montiert?

Das EPC-WCL wird standardmäßig mit einem Tischständer geliefert; Hutschienen- und VESA-Halterung sind als optionales Zubehör erhältlich, sodass es in Schaltschränke oder Maschinenpanels eingebaut oder direkt an Monitorarmen montiert werden kann.

Welchen Platzbedarf hat der EPC-WCL?

Das EPC-WCL misst 177 x 126 x 57mm (6,97 x 4,94 x 2,24 Zoll) und passt mit seiner kompakten Grundfläche problemlos in Schaltschränke, hinter Einbaumonitore oder auf die Hutschiene in beengten Industrieanlagen.

Wurde der EPC-WCL auf Vibration und Schock geprüft?

Ja. Mit installierter SSD ist es für 1,5Grms Zufallsvibration nach IEC 60068-2-64 (10 bis 500Hz, 30 min/Achse, 3 Achsen) und 10G Schock nach IEC 60068-2-27 ausgelegt, dazu Falltests nach ISTA 2A / IEC 60068-2-32, was die Robustheit für Industrieumgebungen bestätigt.

Für welche Anwendungen eignet sich der EPC-WCL?

Durch die Kombination aus Intel Core Series 3 Leistung, dualem 2.5GbE, Dreifach-Display, Weitspannungseingang und Hutschienen-/VESA-Montage eignet sich der EPC-WCL bestens für Fabrikautomatisierung, Maschinensteuerung, Digital Signage, Kiosksysteme und kompakte Edge-Computing-Knoten.

Verfügt der EPC-WCL wie der EPC-TWL über einen 2,5-Zoll-Laufwerksschacht?

Nein. Anders als der EPC-TWL, der zusätzlich zum M.2-Speicher einen internen 2,5-Zoll-Laufwerksschacht besitzt, setzt der EPC-WCL ausschließlich auf zwei M.2-Steckplätze: einen M.2 Type B (PCIe x1) Steckplatz und einen M.2 Key-M 2280 (PCIe Gen4 x2) NVMe-Steckplatz. Damit werden schnellere SSDs gegenüber einem mechanischen oder SATA-Laufwerk bevorzugt.

Was ist im Lieferumfang des EPC-WCL enthalten?

Der Standardlieferumfang umfasst 1 x EPC-WCL, 1 x AC/DC-Netzteil, 1 x Tischständer, 1 x Schraubensatz und 1 x Wandmontagesatz, sodass Kunden für eine einfache Tisch- oder Panel-Installation direkt alles Nötige erhalten.

Unterstützt der EPC-WCL die Watchdog-Timer-Funktion?

Ja, er hat einen Hardware-Watchdog-Timer, konfigurierbar von 1 Sekunde bis 65535 Sekunden/Minuten in Schritten von 1 Sekunde oder 1 Minute, der einen automatischen Systemreset ermöglicht, wenn die Software nicht mehr reagiert, ein wichtiges Zuverlässigkeitsmerkmal für unbeaufsichtigte Industrieanwendungen.

Wer liefert und betreut den EPC-WCL in Indien?

TSL Automation Solutions ist ein autorisierter Distributor für Avalue in Indien und liefert, konfiguriert und betreut den EPC-WCL vor Ort, einschließlich Beratung zur Auswahl vor dem Kauf, Unterstützung bei der BIOS-/Betriebssystemkonfiguration und Garantieleistungen nach dem Kauf für Kunden im Bereich Industrie- und Edge-Computing.

Kann der EPC-WCL mit älteren RS232/422/485-Geräten verwendet werden?

Ja. Er bietet 2 COM-Ports, die einzeln im BIOS zwischen RS232, RS422 und RS485 umschaltbar sind. Damit lässt er sich ohne zusätzliche Adapter mit vielen älteren seriellen Industriegeräten, SPS und Sensoren verbinden, wie sie in Fabrikautomatisierungsanlagen üblich sind.

Wie schneidet die Display-Ausgabe des EPC-WCL im Vergleich zum EPC-TWL ab?

Beide nutzen DP 1.4a und HDMI 2.0b, aber der EPC-WCL bietet über USB Type-C mit DisplayPort-Unterstützung und 45W Power Delivery einen dritten Ausgang und ermöglicht damit echten Dreifach-Displaybetrieb, während der EPC-TWL auf zwei DP/HDMI-Ausgänge mit bis zu 4096x2160@60Hz beschränkt ist.

Welcher Chipsatz stellt Ethernet beim EPC-WCL bereit?

LAN1 nutzt einen Intel-I226LM-2.5-Gigabit-Ethernet-Controller und LAN2 einen Intel-I226V-2.5-Gigabit-Ethernet-Controller. Beide unterstützen automatisch ausgehandelte Geschwindigkeiten von 10/100/1000/2.5G über dedizierte RJ45-Ports und bieten dem EPC-WCL flexible Dual-Netzwerk-Konnektivität zur Trennung von Steuer- und Datenverkehr.

Unterstützt der EPC-WCL externe Antennen für Funkmodule?

Ja, er hat 2 x Antennenanschlusspunkte an der Rückseite mit Staubschutzkappen, die zusammen mit dem internen M.2-Key-E-2230-Steckplatz Wi-Fi-7-/Bluetooth-6-Module für drahtlose Anbindung in Industriegehäusen unterstützen.

Avalue · Computersystem

EPC-WCL

Datenblatt

*Preis auf Anfrage. Kontaktieren Sie uns für ein Angebot.

Hersteller: Avalue

Highlights

Intel-Core-Series-3-Prozessoren (Wildcat Lake), Optionen Core 7/5/3
Intel GPU-Architektur Xe3 der 3. Generation
1 x SO-DIMM, bis zu 48GB DDR5 6400MHz
Dual Intel 2.5GbE (I226LM + I226V)
Dreifach-M.2 (Key-E/B/M) für Wi-Fi 7, SSD und I/O
Triple-Display: DP 1.4a, HDMI 2.0b, USB Type-C mit 45W PD
TPM 2.0 + iAMT, Hutschienen- und VESA-Montage
DC-Weitbereichseingang 12-24V, 120W-Netzteil

Produktbeschreibung

Der Avalue EPC-WCL ist ein kompaktes Industrie-Computersystem auf Basis von Intel Core Series 3 Prozessoren (Wildcat Lake), erhältlich in den Ausführungen Core 7, Core 5 und Core 3 mit der neuesten Xe3-GPU-Architektur für grafikintensive und Edge-KI-Workloads.

Er unterstützt einen SO-DIMM-Sockel für bis zu 48GB DDR5-6400MHz-Speicher, zwei Intel-2.5-Gigabit-Ethernet-Ports, drei M.2-Steckplätze für Wi-Fi 7/BT6, NVMe-SSD und I/O-Erweiterung sowie Triple-Display-Ausgabe über DP 1.4a, HDMI 2.0b und USB Type-C mit 45W Power Delivery.

Rückseitiges USB 3.2, zwei RS232/422/485-COM-Ports, Onboard-TPM 2.0 und iAMT ermöglichen sichere, verwaltbare Einsätze. Mit Hutschienen- und VESA-Montage sowie weitem Eingang von 12 bis 24V DC eignet er sich für Fabrikautomatisierung, Kiosk- und Edge-Computing-Anwendungen.

TSL Automation Solutions liefert und betreut den EPC-WCL in ganz Indien als autorisierter Distributor von Avalue.

Technische Daten

Prozessor

Intel® Core™ processors (Series 3), BGA 1516 (former Wildcat Lake)

Intel® Core 7 processor 360, 6C6T, 6M Cache, 1.5 GHz (4.8GHz), TDP: 15W

Intel® Core 7 processor 350, 6C6T, 6M Cache, 1.5 GHz (4.8GHz), TDP: 15W

Intel® Core 5 processor 330, 6C6T, 6M Cache, 1.5 GHz (4.6GHz), TDP: 15W

Intel® Core 5 processor 320, 6C6T, 6M Cache, 1.5 GHz (4.6GHz), TDP: 15W

Intel® Core 3 processor 315, 6C6T, 6M Cache, 1.5 GHz (4.4GHz), TDP: 15W

Intel® Core 3 processor 305, 6C6T, 6M Cache, 1.5 GHz (4.3GHz), TDP: 15W

Intel® Core 3 processor 304, 5C5T, 6M Cache, 1.5 GHz (4.3GHz), TDP: 15W

Arbeitsspeicher

1 x 262-pin SO-DIMM socket (Capacity Max.Up to 48GB DDR5 6400MHz)

I/O-Chipsatz

EC-ITE: IT5782VG

BIOS-Informationen

AMI uEFI BIOS, 256Mbit SPI Flash ROM

Watchdog-Timer

H/W Reset, 1sec. - 65535sec./min.1sec. or 1min. step

Hardware-Statusüberwachung

CPU temperature monitoring

Voltages monitoring

CPU fan speed control

TPM

On Board TPM 2.0

M.2

1 x M.2 Key-E 2230 (support wifi7/BT6 module)

M.2

1 x M.2 Type B 2242/3042/3052 (with PCIe x1)

1 x M.2 Key-M 2280 (with 1 x PCIe Gen4 x2) for storage NVMe SSD

USB

2 x USB 2.0

Ein-/Ausschalter

1 x Power Button w/LED

Reset-Taste

1 x Reset Button

COM-Anschluss

2 x COM Port RS232/422/485 via cable *Selected by BIOS

LED-Anzeige

1 x Power on/off LED

1 x Storage Access LED

Audio

1 x Mic-In

1 x Line-Out

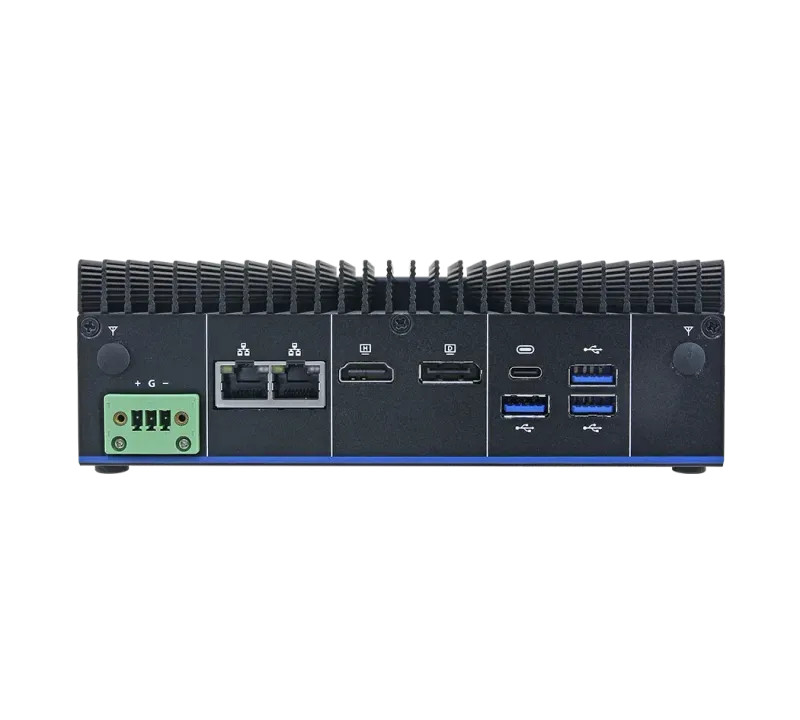

USB

2 x USB 3.2 Gen 1 x1 Type A

1 x USB 3.2 Gen 2 x1 Type A

1 x USB Type-C

LAN-Anschluss

2 x RJ45

DP

1 x DP 1.4a

HDMI

1 x HDMI 2.0b

Antenne

2 x Antenna Mounting with Dust Protection Cover

AC/DC-Eingang

1 x Lockable DC Jack

Grafikchipsatz

Intel® 3rd Gen Xe cores Graphics

Auflösung

1 x DP 1.4a

1 x USB Type C support DP

1 x HDMI 2.0b

Audio-Codec

RealTek ALC888S-VD2-GR

LAN-Chipsatz

LAN1: Intel® I226LM 2.5 Gigabit Ethernet Controller

LAN2: Intel® I226V 2.5 Gigabit Ethernet Controller

Datenrate pro Port

LAN1: Intel® I226LM (10/100/1000/2.5G speeds)

LAN2: Intel® I226V (10/100/1000/2.5G speeds)

Spezifikation Spannungseingang

DC in +12V~ +24V

ACPI

Single power ATX Support S0, S3, S4, S5, ACPI 5.0 compliant

Power-Modus

AT/ATX (AT is Default Setting)

Netzteil

120W AC to DC Adapter

OS

Win11 64bit, Linux

Betriebstemperatur

-10 ~ 60°C (14~140°F) with 0.5m/s air flow

Lagertemperatur

-30 ~ 70C° (-22°F ~ 158°F)

Betriebsluftfeuchtigkeit

40°C @ 95% Relative Humidity, Non-condensing

Abmessungen (B x L x H)

177 x 126 x 57mm(6.97” x 4.94” x 2.24")

Vibrationstest

With SSD: 1.5Grms, IEC 60068-2-64, Random, 10 ~ 500Hz, 30min/Axis, 3 Axis

Schocktest

With SSD: 10G, IEC 60068-2-27, Half Sine, 11ms, Z Axis

Falltest

ISTA 2A, IEC-60068-2-32 Test : Ed, 1 Corner, 3 Edges, 6 Faces

Montagesatz

Table Stand (Default), Din Rail Mount, VESA Mount (Optional)

Positionen

1 x EPC-WCL

1 x AC to DC Adapter

1 x Table Stand

1 x Screw kits

1 x Wall Mounting Kit

Was ist EPC-WCL?

The EPC-WCL is a computersystem manufactured by Avalue, designed specifically for compact-computing-system applications. It features netzwerk of 2 x RJ45 and betriebssystem of AMI uEFI BIOS, 256Mbit SPI Flash ROM. Der Avalue EPC-WCL ist ein kompaktes Industrie-Computersystem auf Basis von Intel Core Series 3 Prozessoren (Wildcat Lake), erhältlich in den Ausführungen Core 7, Core 5 und Core 3 mit der neuesten Xe3-GPU-Architektur für grafikintensive und Edge-KI-Workloads. Er unterstützt einen SO-DIMM-Sockel für bis zu 48GB DDR5-6400MHz-Speicher, zwei Intel-2.5-Gigabit-Ethernet-Ports, drei M.2-Steckplätze für Wi-Fi 7/BT6, NVMe-SSD und I/O-Erweiterung sowie Triple-Display-Ausgabe über DP 1.4a, HDMI 2.0b und USB Type-C mit 45W Power Delivery. Rückseitiges USB 3.2, zwei RS232/422/485-COM-Ports, Onboard-TPM 2.0 und iAMT ermöglichen sichere, verwaltbare Einsätze. Mit Hutschienen- und VESA-Montage sowie weitem Eingang von 12 bis 24V DC eignet er sich für Fabrikautomatisierung, Kiosk- und Edge-Computing-Anwendungen. TSL Automation Solutions liefert und betreut den EPC-WCL in ganz Indien als autorisierter Distributor von Avalue.

Wichtigste Merkmale & Vorteile

Intel-Core-Series-3-Prozessoren (Wildcat Lake), Optionen Core 7/5/3
Intel GPU-Architektur Xe3 der 3. Generation
1 x SO-DIMM, bis zu 48GB DDR5 6400MHz
Dual Intel 2.5GbE (I226LM + I226V)
Dreifach-M.2 (Key-E/B/M) für Wi-Fi 7, SSD und I/O
Triple-Display: DP 1.4a, HDMI 2.0b, USB Type-C mit 45W PD
TPM 2.0 + iAMT, Hutschienen- und VESA-Montage
DC-Weitbereichseingang 12-24V, 120W-Netzteil

Anwendungen & Einsatzbereiche

Das Modell EPC-WCL eignet sich ideal für vielfältige Anwendungen in der industriellen Automatisierung:

DC-powered industrial installations and mobile applications
Wireless connectivity and remote monitoring applications
High-performance computing and data processing tasks
Panel-mounted installations and control cabinets
Peripheral device connectivity and data transfer
Memory-intensive applications and multitasking
Data logging and storage-intensive operations
Interactive kiosk and self-service terminals

Häufig gestellte Fragen

Das EPC-WCL ist ein kompaktes industrielles Computersystem von Avalue auf Basis der Intel Core Series 3 Prozessoren (Codename Wildcat Lake). Es bietet Core-7-, Core-5- und Core-3-Optionen, bis zu 48GB DDR5 6400MHz Speicher, duales 2,5-Gigabit-Ethernet, dreifache M.2-Erweiterung, dreifach unabhängigen Display-Ausgang und TPM-2.0-Sicherheit in einem robusten, montierbaren Gehäuse für Fabrikautomatisierung, Kiosk- und Edge-Computing-Einsätze.

Beide sind kompakte Avalue-Box-PCs mit TPM 2.0, dualem 2.5GbE, weitem Spannungseingang und Hutschienen-/VESA-Montage. Das EPC-WCL bietet als Stufe darüber neuere Intel Core Series 3 (Wildcat Lake) Prozessoren mit Xe3-Grafik, DDR5 6400MHz bis 48GB, dreifache M.2-Erweiterung und einen USB-Type-C-Port mit 45W PD, während das EPC-TWL Intel-Twin-Lake-Prozessoren, DDR5 4800MHz bis 16GB und einen 2,5-Zoll-Laufwerksschacht anstelle des zusätzlichen M.2-Steckplatzes nutzt.

Wählen Sie das EPC-WCL für die neuere Leistung der Intel Core Series 3, eine höhere DDR5-Speicherkapazität (48GB gegenüber 16GB), die schnellere DDR5-Geschwindigkeit von 6400MHz, Xe3-Grafik und drei Displays mit USB-C PD. Wählen Sie das EPC-TWL, wenn eine kostengünstigere Twin-Lake-Plattform mit internem 2,5-Zoll-Laufwerksschacht für mechanischen oder SATA-Speicher besser zu Anwendung und Budget passt.
