Was ist das Avalue ECM-WCL?

Das ECM-WCL ist ein industrieller 3,5-Zoll-Single-Board-Computer (SBC) aus der ECM-Serie von Avalue, aufgebaut um einen auf der Unterseite aufgelöteten Intel-Core-Series-3-Prozessor. Er vereint DDR5-Speicher, drei Displayausgänge, M.2-Speicher und Funkerweiterung, Dual-2,5GbE, serielle I/O und GPIO in einem kompakten Board-Formfaktor für Embedded- und Industriesysteme.

Welcher Prozessor treibt das ECM-WCL an?

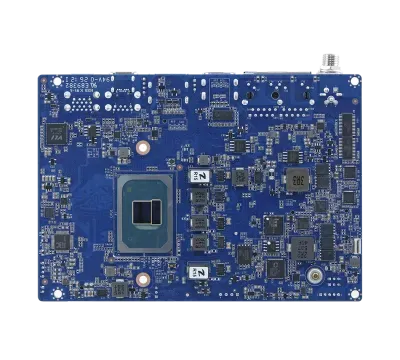

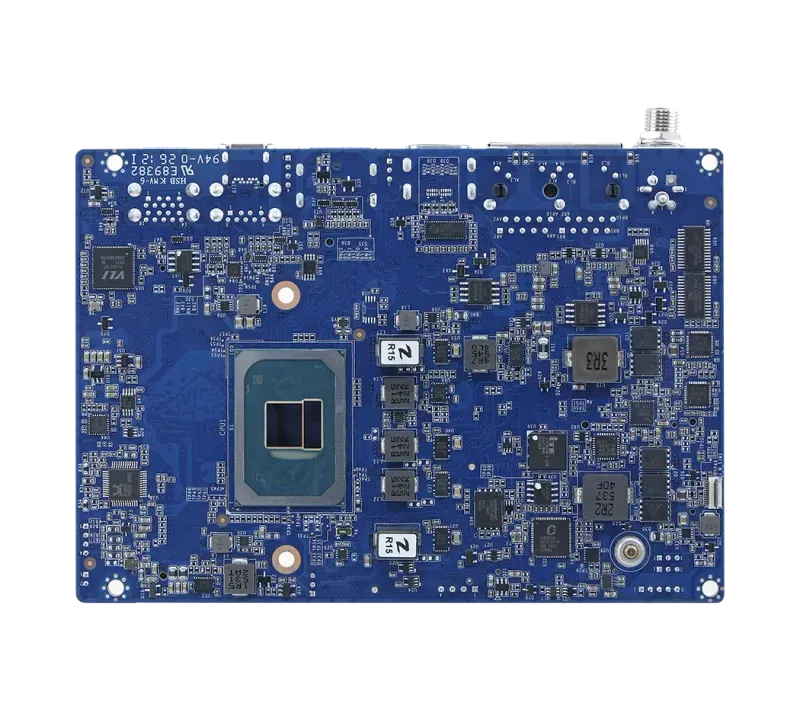

Der ECM-WCL nutzt einen Intel-Core-Series-3-Prozessor, der direkt auf die Unterseite des Boards gelötet ist, statt einer gesockelten CPU. Das ergibt eine feste, vibrationsfeste Rechenplattform für industrielle Umgebungen, in denen kein austauschbarer Prozessor benötigt wird.

Wie viel Speicher kann das ECM-WCL unterstützen?

Das ECM-WCL hat einen 262-poligen DDR5-SO-DIMM-Sockel mit 6400MHz, der bis zu 48GB unterstützt. Es handelt sich um ein Single-Channel-Speicherdesign, sodass die maximale Kapazität über ein hochdichtes DDR5-Modul statt über zwei Module bereitgestellt wird.

Unterstützt das ECM-WCL ECC-Speicher?

Die veröffentlichte Spezifikation nennt einen standardmäßigen 262-poligen DDR5-6400MHz-SO-DIMM-Sockel ohne Erwähnung von ECC-Unterstützung. Für Anwendungen, die ECC-Speicher erfordern, wenden Sie sich vor der Bestellung an TSL Automation Solutions, um die genaue Modulkompatibilität zu bestätigen.

Wie viele Displays kann das ECM-WCL ansteuern?

Der ECM-WCL unterstützt drei unabhängige Displays über einen DP++-Anschluss, einen HDMI-Anschluss, einen 2-Kanal-LVDS- oder eDP-Kanal und einen USB-Type-C-Anschluss mit DisplayPort-Ausgang. Damit eignet er sich für HMI-Anwendungen mit mehreren Monitoren, Kioske und Leitstände.

Wie sieht die LVDS- und eDP-Konfiguration des ECM-WCL aus?

Das Board bietet einen LVDS-Kanal, der eine Auflösung von 1920 x 1080 über 2 Kanäle bei 18 oder 24 Bit Farbtiefe unterstützt, alternativ einen eDP-Kanal mit 1920 x 1080 @ 60Hz über 2 Lanes. LVDS ist die Standardkonfiguration.

Welchen Grafik-Chipsatz verwendet das ECM-WCL?

Die Bildausgabe übernimmt die integrierte Grafik mit Intel Xe-Kernen der 3. Generation, die die Ausgänge DP++, HDMI, USB Type-C DP und LVDS/eDP gleichzeitig für den Triple-Display-Betrieb ansteuert.

Welche Speicheroptionen bietet das ECM-WCL?

Der Speicher wird über einen M.2-Key-M-2280-Steckplatz mit PCIe-Gen4-Unterstützung für NVMe-SSDs bereitgestellt sowie über einen M.2-Key-B-2242/3042/3052-Steckplatz, der auch für eine PCIe-x1-SSD genutzt werden kann, wenn er nicht mit einem WWAN-Modul bestückt ist.

Welche Erweiterungssteckplätze bietet das ECM-WCL?

Das ECM-WCL bietet drei M.2-Steckplätze: einen M.2 Key-E 2230 für Wi-Fi/CNVi-Module, einen M.2 Key-B 2242/3042/3052 für WWAN, Speicher oder LTE/IO-Karten und einen M.2 Key-M 2280 für PCIe-Gen4-NVMe-Speicher.

Unterstützt das ECM-WCL WWAN und GNSS?

Ja. Der M.2-Key-B-Steckplatz unterstützt WWAN- und GNSS-Module mit einem Co-Lay-SIM-Kartensteckplatz und bietet eine per Jumper wählbare Modulspannung von 3,3V oder 3,8V. Es wird jeweils nur eine SIM-Karte unterstützt.

Unterstützt das ECM-WCL Wi-Fi?

Ja, der M.2-Key-E-2230-Steckplatz unterstützt Wi-Fi-Module sowie Intel CNVi und nutzt PCIe-x1- und USB-2.0-Signalisierung für die Funkanbindung.

Welche Ethernet-Anbindung hat das ECM-WCL?

Das ECM-WCL verfügt über zwei Gigabit-Ethernet-Ports mit 2.5GbE, angesteuert von einem Intel-I226LM-Controller und einem Intel-I226V-Controller, jeweils über einen RJ-45-Steckverbinder herausgeführt und mit Unterstützung für 10/100/1000/2.5G Base-Tx.

Welche USB-Anschlüsse bietet das ECM-WCL?

Das Board bietet 2 x USB 3.2 Gen2x1 Type-A-Ports sowie 1 x USB 3.2 Gen2x1 Type-A und 1 x USB Type-C (15V@3A mit DisplayPort 1.4a) am Dual-Deck-I/O, zusätzlich zu 4 x USB 2.0 über Stiftleiste.

Welche seriellen Schnittstellen und GPIO unterstützt das ECM-WCL?

Es bietet vier COM-Ports: zwei feste RS-232 und zwei, die als RS-232, RS-422 oder RS-485 konfigurierbar sind, sowie einen 8-Bit-GPIO-Header für digitale Ein-/Ausgänge in industriellen Steuerungsanwendungen.

Welche Audiofunktionen bietet das ECM-WCL?

Der Audiobereich wird von einem RealTek-ALC888S-VD2-GR-Codec mit Line-in-, Mic-in- und Line-out-Schnittstellen sowie einem 2 x 2W-Verstärker an 4 Ohm für die grundlegende Onboard-Audioausgabe abgedeckt.

Welchen Betriebstemperaturbereich unterstützt das ECM-WCL?

Die Standardversion des ECM-WCL ist für den Betrieb von 0 °C bis 60 °C (-4 °F bis 140 °F) bei 0,5m/s Luftstrom ausgelegt und eignet sich für typische industrielle und Embedded-Umgebungen in Innenräumen.

Welchen Stromeingang benötigt das ECM-WCL?

Das ECM-WCL akzeptiert einen DC-Eingangsbereich von +12V bis +24V und unterstützt die Betriebsarten AT/ATX, wobei AT für den industriellen Einsatz als Standardkonfiguration eingestellt ist.

Kann das ECM-WCL im ATX-Power-Modus betrieben werden?

Ja, das Board unterstützt sowohl den AT- als auch den ATX-Power-Mode, wobei AT die Standardeinstellung ist. Diese Flexibilität erlaubt es Integratoren, die Einschaltsequenz zu wählen, die zu Gehäuse und Systemdesign passt.

Welche Betriebssysteme unterstützt das ECM-WCL?

Das ECM-WCL unterstützt Windows 11 und Linux und eignet sich damit für eine breite Palette von Software-Stacks in der Industriesteuerung, für HMI und Embedded Computing.

Verfügt das ECM-WCL über Hardware-Sicherheitsfunktionen?

Ja, es verfügt über einen Onboard-Chip NuvoTon NPCT760AABYX mit TPM-2.0-Unterstützung, der eine hardwarebasierte Schlüsselspeicherung und Plattformintegritätsprüfungen für sichere industrielle Einsätze ermöglicht.

Welchen Formfaktor hat das ECM-WCL und wie wird es montiert?

Das ECM-WCL basiert auf dem Industriestandard-Formfaktor 3,5-Zoll-SBC und ist für die Integration auf Platinenebene in kundenspezifische Embedded-Gehäuse, Panel-PCs und Industriechassis ausgelegt, nicht als eigenständiges Gerät.

Für welche Anwendungen eignet sich das ECM-WCL am besten?

Mit Dreifach-Displayausgabe, Dual-2.5GbE, vier seriellen Ports, GPIO und WWAN-/Wi-Fi-Erweiterung eignet sich das ECM-WCL hervorragend für industrielle HMI, Kioske, Digital Signage, Maschinenbedienpanels sowie Gateway- oder Edge-Computing-Anwendungen.

Sollte ich das ECM-WCL oder das ECM-PTL wählen?

Wählen Sie das ECM-PTL für höhere Grafikleistung, KI-Beschleunigung und Anforderungen an vier 8K-Displays. Wählen Sie das ECM-WCL, wenn eine höhere Speicherkapazität (bis zu 48GB), ein aufgelöteter Prozessor für Vibrationsfestigkeit und drei Displays für die Anwendung ausreichen. TSL Automation Solutions unterstützt Sie gern bei der Auswahl des passenden Boards für Ihre Anforderung.

Ist das Avalue ECM-WCL bei TSL Automation Solutions in Indien erhältlich?

Ja, TSL Automation Solutions ist ein autorisierter Avalue-Distributor und liefert das ECM-WCL in ganz Indien. Wir übernehmen Beschaffung, Preisgestaltung und technischen Support für OEMs und Systemintegratoren.

Bietet TSL Automation Solutions Support und Garantie für das ECM-WCL?

Ja, als autorisierter Distributor von Avalue in Indien bietet TSL Automation Solutions für das ECM-WCL über den gesamten Einsatzzyklus hinweg technische Beratung vor dem Kauf, Garantieunterstützung und Service nach dem Kauf.

Wie ist der aktuelle Verfügbarkeitsstatus des ECM-WCL?

Das ECM-WCL ist derzeit als Coming Soon gelistet. Kontaktieren Sie TSL Automation Solutions für die aktuelle Verfügbarkeit, Lieferzeit und Bestellinformationen zu diesem Modell in Indien.

Avalue · Industrie- und Embedded-Mainboard

ECM-WCL

Datenblatt

*Preis auf Anfrage. Kontaktieren Sie uns für ein Angebot.

Hersteller: Avalue

Highlights

Intel Core Series 3 Prozessor (untere Lage aufgelötet)
1 x DDR5 6400MHz SO-DIMM-Sockel, bis zu 48GB
Triple-Display: DP++, HDMI, 2-Kanal-LVDS/eDP, USB Type-C (DP)
M.2 Key-M 2280 mit PCIe Gen4 für NVMe-SSD
M.2 Key-B (WWAN/GNSS, SIM) + M.2 Key-E (Wi-Fi/CNVi)
2 x 2.5GbE (Intel I226LM / I226V)
4 x COM (2 x RS-232, 2 x RS-232/422/485) + 8-Bit-GPIO
Onboard-TPM 2.0 (NuvoTon NPCT760AABYX)
AT/ATX-Power-Modus, DC-Eingang +12V bis +24V
Unterstützung für Windows 11 und Linux

Produktbeschreibung

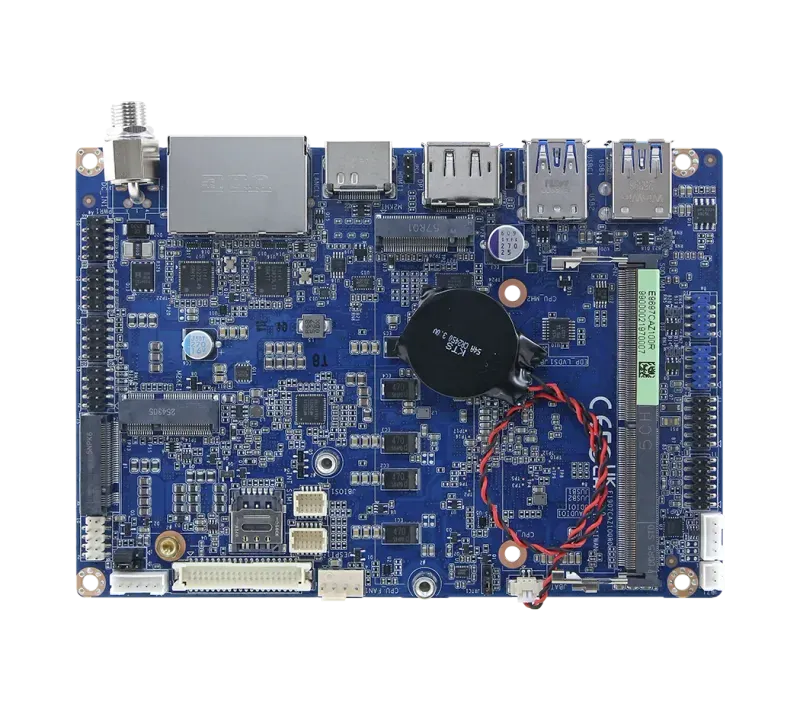

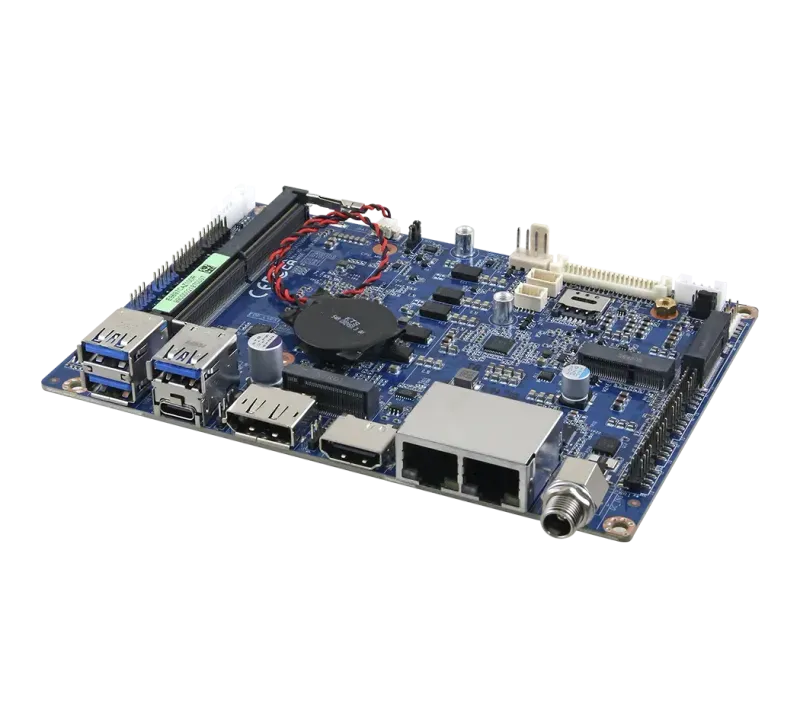

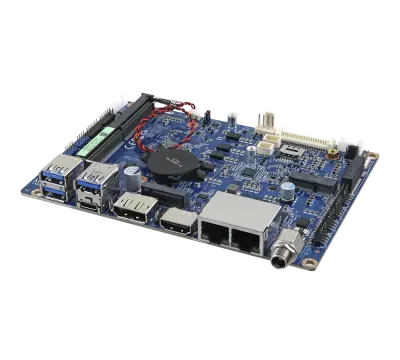

Der Avalue ECM-WCL ist ein industrieller 3,5-Zoll-Single-Board-Computer (SBC) auf Basis eines auf der Unterseite verlöteten Intel Core Series 3 Prozessors, kombiniert mit einem einzelnen DDR5-6400MHz-SO-DIMM-Sockel für bis zu 48GB.

Er bietet Triple-Independent-Display-Ausgabe über DisplayPort++, HDMI, einen 2-Kanal-LVDS- oder eDP-Kanal und USB Type-C mit DP-Unterstützung und eignet sich damit gut für HMI-, Kiosk- und Multi-Monitor-Steuerungsanwendungen.

Die Erweiterung erfolgt über M.2-Key-B- (WWAN/GNSS mit SIM), M.2-Key-E- (Wi-Fi/CNVi) und M.2-Key-M-Steckplätze (PCIe-Gen4-NVMe-Speicher), dazu zwei 2.5GbE-Ports, vier serielle COM-Ports und 8-Bit-GPIO für industrielle I/O.

Mit einem Eingang von 12 bis 24V DC, AT/ATX-Power-Modi und ausgelegt für den Betrieb von 0°C bis 60°C unterstützt der ECM-WCL Windows 11 und Linux. TSL Automation Solutions liefert und betreut den ECM-WCL in ganz Indien als autorisierter Distributor von Avalue.

Technische Daten

Prozessor

Intel® Core™ Series 3 processors

Arbeitsspeicher

One 262-pin DDR5 6400MHz SO-DIMM socket supports up to 48GB Max.

TPM

Onboard NuvoTon NPCT760AABYX support TPM 2.0

Erweiterung

1 x M.2 Key-E 2230 support Wi-Fi module and CNVi with PCIe x1 and USB 2.0 signals.

1 × M.2 Key-B 2242/3042/3052 with PCIe x1, USB 3.2 Gen2x1 and USB 2.0 (From USB Hub IC) signals, or PCIe x1 SSD, and USB 2.0, with 1 x SIM card slot for LTE/IO Cards support WWAN+GNSS.

* Does not support I2S and PCM functions

* Only supports one SIM card (co-lay 1 x 10pin FPC connector for uSIM card adapter)

* 1 x 1 x 3 pin, pitch 2.00mm connector for M.2 module card 3.3V and 3.8V selection (Jumper default: 1-2 for 3.3V)

1 x M.2 Key-M 2280 with PCIe x2 Gen4 signal for storage NVMe SSD.

Massenspeicher

1 × M.2 Key-B 2242/3042/3052 with PCIe x1, USB 3.2 Gen2x1 and USB 2.0 (From USB Hub IC) signals, or PCIe x1 SSD, and USB 2.0, with 1 x SIM card slot for LTE/IO Cards support WWAN+GNSS.

1 x M.2 Key-M 2280 with PCIe x2 Gen4 signal for storage NVMe SSD.

Grafikchipsatz

Intel® 3rd Gen Xe cores Graphics

Spezifikation & Auflösung

1 x HDMI 2.1

1 x DP++

1 x DP (From USB Type-C)

Mehrere Displays

Triple Displays

LVDS

1 x LVDS: 1920 x 1080 2CH 18/24-bit or 1 x eDP: 1920 x 1080@60Hz 2 lanes, default LVDS

Audio-Codec

RealTek ALC888S-VD2-GR

Audio-Schnittstelle

Line-in, Mic-in, Line-out

Audioverstärker

2 x 2W 4Ω Amplifier

LAN-Chipsatz

1 x Intel® I226LM 2.5 Gigabit Ethernet Controller

1 x Intel® I226V 2.5 Gigabit Ethernet Controller

Ethernet-Schnittstelle

10/100/1000/2.5G Base-Tx GbE compatible

LAN-Anschluss

2 x RJ-45

Power-Modus

AT/ATX (Default Setting: AT)

OS

Windows 11, Linux

USB

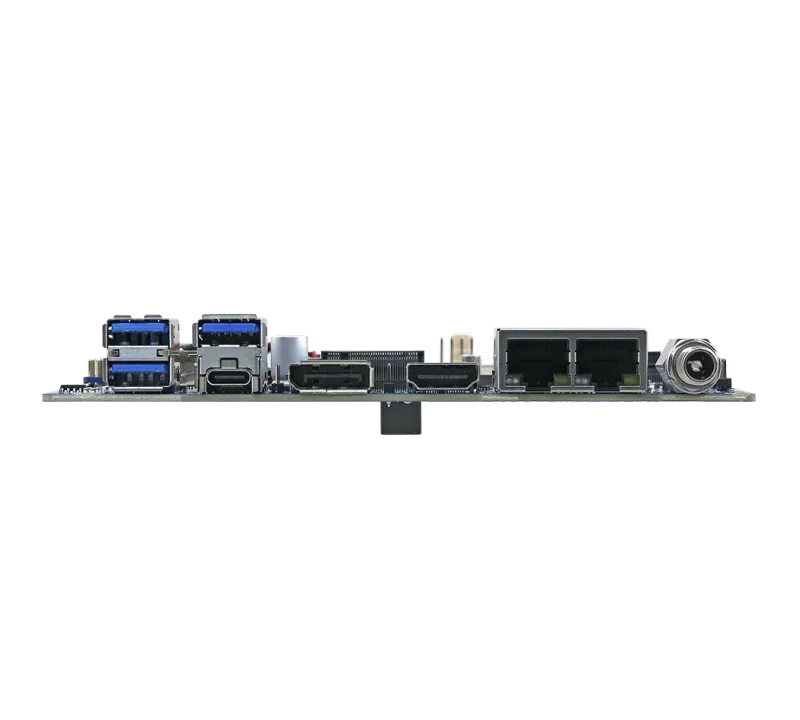

2 x USB 3.2 Gen 2x1 Type-A (+5VSB/0.9A) on dual deck I/O

1 x USB 3.2 Gen 2x1 Type-A (+5VSB/0.9A) & 1 x USB Type-C 15V@3A with DP 1.4a support on dual deck I/O

4 x USB 2.0 by pin header

COM-Anschluss

2 x RS-232, 2 x RS-232/RS422/485

GPIO

1 x 8-bit GPIO

Betriebstemperatur

Standard Temperature: 0°C ~ 60°C (-4~140°F) with 0.5m/s Air Flow

Bestellinformationen

TBC

Was ist ECM-WCL?

The ECM-WCL is a industrie- und embedded-mainboard manufactured by Avalue, designed specifically for 3.5inch-sbc applications. It features display of Triple Displays, netzwerk of 1 x Intel® I226LM 2.5 Gigabit Ethernet Controller, 1 x Intel® I226V 2.5 Gigabit Ethernet Controller and betriebssystem of Windows 11, Linux. Der Avalue ECM-WCL ist ein industrieller 3,5-Zoll-Single-Board-Computer (SBC) auf Basis eines auf der Unterseite verlöteten Intel Core Series 3 Prozessors, kombiniert mit einem einzelnen DDR5-6400MHz-SO-DIMM-Sockel für bis zu 48GB. Er bietet Triple-Independent-Display-Ausgabe über DisplayPort++, HDMI, einen 2-Kanal-LVDS- oder eDP-Kanal und USB Type-C mit DP-Unterstützung und eignet sich damit gut für HMI-, Kiosk- und Multi-Monitor-Steuerungsanwendungen. Die Erweiterung erfolgt über M.2-Key-B- (WWAN/GNSS mit SIM), M.2-Key-E- (Wi-Fi/CNVi) und M.2-Key-M-Steckplätze (PCIe-Gen4-NVMe-Speicher), dazu zwei 2.5GbE-Ports, vier serielle COM-Ports und 8-Bit-GPIO für industrielle I/O. Mit einem Eingang von 12 bis 24V DC, AT/ATX-Power-Modi und ausgelegt für den Betrieb von 0°C bis 60°C unterstützt der ECM-WCL Windows 11 und Linux. TSL Automation Solutions liefert und betreut den ECM-WCL in ganz Indien als autorisierter Distributor von Avalue.

Wichtigste Merkmale & Vorteile

Intel Core Series 3 Prozessor (untere Lage aufgelötet)
1 x DDR5 6400MHz SO-DIMM-Sockel, bis zu 48GB
Triple-Display: DP++, HDMI, 2-Kanal-LVDS/eDP, USB Type-C (DP)
M.2 Key-M 2280 mit PCIe Gen4 für NVMe-SSD
M.2 Key-B (WWAN/GNSS, SIM) + M.2 Key-E (Wi-Fi/CNVi)
2 x 2.5GbE (Intel I226LM / I226V)
4 x COM (2 x RS-232, 2 x RS-232/422/485) + 8-Bit-GPIO
Onboard-TPM 2.0 (NuvoTon NPCT760AABYX)
AT/ATX-Power-Modus, DC-Eingang +12V bis +24V
Unterstützung für Windows 11 und Linux

Anwendungen & Einsatzbereiche

Das Modell ECM-WCL eignet sich ideal für vielfältige Anwendungen in der industriellen Automatisierung:

DC-powered industrial installations and mobile applications
Wireless connectivity and remote monitoring applications
Legacy equipment integration and serial communication
High-performance computing and data processing tasks
Peripheral device connectivity and data transfer
Memory-intensive applications and multitasking
Data logging and storage-intensive operations
Interactive kiosk and self-service terminals

Häufig gestellte Fragen

Beide sind 3,5-Zoll-SBCs aus der ECM-Serie von Avalue. Das ECM-PTL verwendet die neuere Intel Core Ultra Series 3 mit KI-Beschleunigung, Dual-DDR5-SO-DIMM-Unterstützung bis 7200MHz/32GB und vier Displays einschließlich 8K DP 2.1/HDMI 2.1b sowie PCIe-Gen5-NVMe. Das ECM-WCL verwendet einen aufgelöteten Intel Core Series 3, einen einzelnen DDR5-6400MHz-SO-DIMM bis 48GB, drei Displays und PCIe-Gen4-NVMe.
