GPIO und digitale I/O in der Industrieautomation: ein Praxisleitfaden

TSL Automation Solutions 22. Oktober 2024 Aktualisiert am 18.05.2026

GPIO digitale I/O Industrie-PC Automatisierung, TSL Automation Solutions

Inhaltsverzeichnis

Was ist GPIO?

GPIO (General Purpose Input/Output) bezeichnet digitale Pins an einem Industriecomputer, die sich per Software als Eingänge (zum Lesen des Zustands eines Schalters, Sensors oder SPS-Ausgangs) oder als Ausgänge (zum Steuern eines Relais, einer LED oder eines Signalgeräts) konfigurieren lassen. Industrie-PCs bieten typischerweise 8 bis 32 GPIO-Pins, einige davon optoisoliert zur galvanischen Trennung von der Feldverkabelung.

Industrie-GPIO vs. digitale SPS-I/O

Ein vollwertiges digitales SPS-I/O-Modul unterstützt industrielle Spannungspegel (24 V DC), hohe Lastströme (0,5 A pro Kanal) und bietet standardmäßig galvanische Trennung. Industrie-PC-GPIO arbeitet mit geringeren Strömen (typischerweise 3,3-V- oder 5-V-Logik, <50 mA), geeignet für Signalisierung und Steuerung auf Logikpegel, aber nicht für den direkten Anschluss schwerer Lasten ohne Relais- oder Halbleiterrelais-Schnittstelle.

Gängige GPIO-Anwendungen an Industrie-PCs

Watchdog-Ausgang: Impulssignal an ein externes Watchdog-Relais; friert der PC ein, fällt das Relais ab
Alarmanzeige: Signalleuchte oder Summer aus der SCADA-Software schalten
Tür-/Verriegelungssensor-Eingang: Zustand der Schaltschranktür oder der Sicherheitsverriegelung lesen
Produktionszähler: Impulseingang von einer Lichtschranke zum Zählen von Teilen
Remote-Reset-Eingang: externer Taster zum Auslösen eines kontrollierten Software-Neustarts

GPIO-APIs und Programmierung

Avalue Industrie-PCs stellen GPIO über ein Software-SDK (Windows-DLL oder Linux-Treiber) bereit, das aus C/C++, C#, Python oder jeder Sprache mit DLL- oder Systemaufrufunterstützung aufgerufen werden kann. So kann SCADA- oder HMI-Software GPIO ohne zusätzliche Hardware lesen und schreiben. TSL Automation stellt indischen Kunden das Avalue GPIO-SDK und Beispielcode auf Anfrage zur Verfügung.

Häufig gestellte Fragen

GPIO (General Purpose Input/Output) bezeichnet digitale I/O-Pins an einem Industrie-PC oder Embedded-System, die als digitale Eingänge (Lesen von EIN/AUS-Signalen von Sensoren, Endschaltern und Tastern) oder digitale Ausgänge (Ansteuerung von Anzeigen, Relais und Aktoren) konfiguriert werden können. Industrie-PCs mit GPIO ermöglichen den direkten Anschluss an Signale aus der Fertigungshalle, ohne dass für einfache diskrete Steuerungsaufgaben eine separate SPS oder ein I/O-Modul erforderlich ist.

Digitale SPS-I/O ist für harte Echtzeitsteuerung mit deterministischen Zykluszeiten (typischerweise 1 bis 10 ms), galvanischer Trennung und hoher Störfestigkeit im industriellen Umfeld ausgelegt. GPIO an Industrie-PCs eignet sich für nicht zeitkritische Signalüberwachung, Statusabfragen und einfache Steuerungsaufgaben, bei denen kein striktes Timing erforderlich ist. Für die harte Echtzeitsteuerung von Maschinen bleibt eine SPS die richtige Wahl; GPIO an einem Industrie-PC ist besser für übergeordnete I/O, Systemzustandsüberwachung und einfache digitale Schnittstellen geeignet.

Manche Industrie-PCs bieten optisch isolierte GPIO mit 24-V-DC-Logikpegeln, die den I/O-Standards von SPSen entsprechen, während andere nicht isolierte GPIO mit 3,3-V- oder 5-V-TTL-Pegeln bereitstellen. Für den direkten Anschluss an Industriesensoren, Aktoren und SPS-Signale sollten Sie einen Industrie-PC mit optisch isolierten 24-V-GPIO spezifizieren. Nicht isolierte GPIO eignen sich nur für störarme Niederspannungssignale von Sensoren innerhalb desselben Gehäuses.

Auf die GPIO eines Industrie-PCs wird über Softwaretreiber zugegriffen: unter Windows über vom Hersteller bereitgestellte DLL- oder SDK-Bibliotheken, unter Linux über /dev/gpio-Character-Devices oder libgpiod. GPIO lässt sich aus jeder Programmiersprache (C++, Python, C#) über die Hersteller-API steuern oder über industrielle Softwareplattformen mit digitaler I/O-Unterstützung wie LabVIEW, Node-RED oder eigene OPC UA Server.

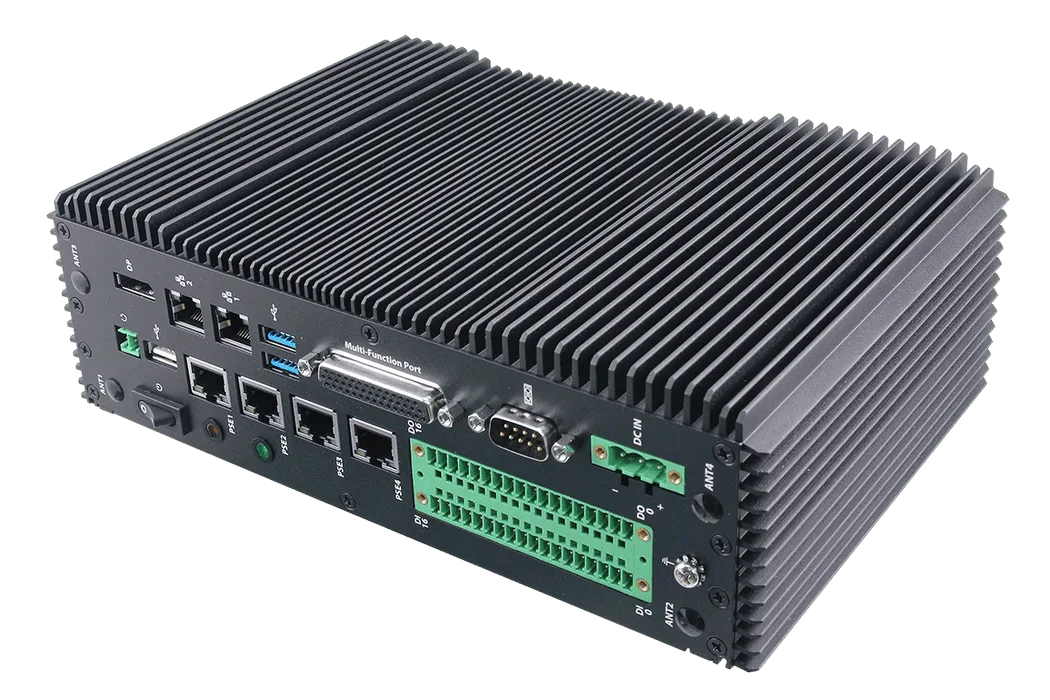

Ja: Viele Avalue Industrie-PCs verfügen über GPIO-Funktionalität, typischerweise 8 oder 16 Bit digitale I/O, bei ausgewählten Modellen mit 24V-isolierten Optionen. Die GPIO-Spezifikationen unterscheiden sich je nach Produktlinie. TSL Automation Solutions berät Sie, welche Avalue Modelle die für Ihre Anwendung benötigte GPIO-Konfiguration bieten. Wenden Sie sich für Produktspezifikationen an unser Team in Mumbai.
