Industriemonitor auswählen: der Leitfaden für Einkäufer

TSL Automation Solutions 4. Februar 2025 Aktualisiert am 18.05.2026

Industriemonitor Kaufratgeber, TSL Automation Solutions

Inhaltsverzeichnis

Schritt 1: Bildschirmgröße und Seitenverhältnis wählen

Industriemonitore reichen von 7 bis 55 Zoll. Wählen Sie nach Betrachtungsabstand und Informationsdichte:

7 bis 10 Zoll: an der Maschine montiert, geringer Betrachtungsabstand
12 bis 15 Zoll: Standard-SCADA-Arbeitsplatz
17 bis 21 Zoll: Leitwarte, Anzeige mehrerer Parameter
24 bis 32 Zoll: Übersichtsbildschirme für Schichtleiter und Videowand-Kacheln

Schritt 2: Helligkeit für Ihre Umgebung

250 bis 350 Nits: Standard-Innenbereich mit Umgebungsbeleuchtung
500 bis 700 Nits: helle Fertigungshalle mit Deckenbeleuchtung
1000+ Nits: halb im Freien, in Fensternähe, direkte Sonneneinstrahlung

Schritt 3: Touch-Technologie

Resistiver Touch: funktioniert mit Handschuhen; nur Einzeltouch; geringere Kosten; geeignet für einfache HMI-Anwendungen
Kapazitiver Touch: Multitouch, schnelle Reaktion; erfordert bloße Finger oder leitfähige Handschuhe
PCAP (projiziert-kapazitiv): reaktionsschnellste Technologie; Algorithmen zur Wassererkennung; beste Wahl für neue Installationen

Schritt 4: Schutzart und Montage

Bestätigen Sie bei Einbau- oder Open-Frame-Monitoren die Schutzart der Front. IP65 ist das Minimum für die meisten Fabrikumgebungen. Open-Frame-Monitore (ohne Rahmen oder Gehäuse) werden in kundenspezifische Gehäuse eingebaut und können vollständige IP65/IP67-Frontabdichtungen haben.

Schritt 5: Schnittstelle

Prüfen Sie, ob die Display-Schnittstelle (HDMI, DisplayPort, VGA, DVI oder LVDS) zu den Ausgängen Ihres Computers passt. Bei Embedded-Systemen sind LVDS- oder eDP-Verbindungen üblich. Bei externen Monitoren sind HDMI oder DisplayPort Standard.

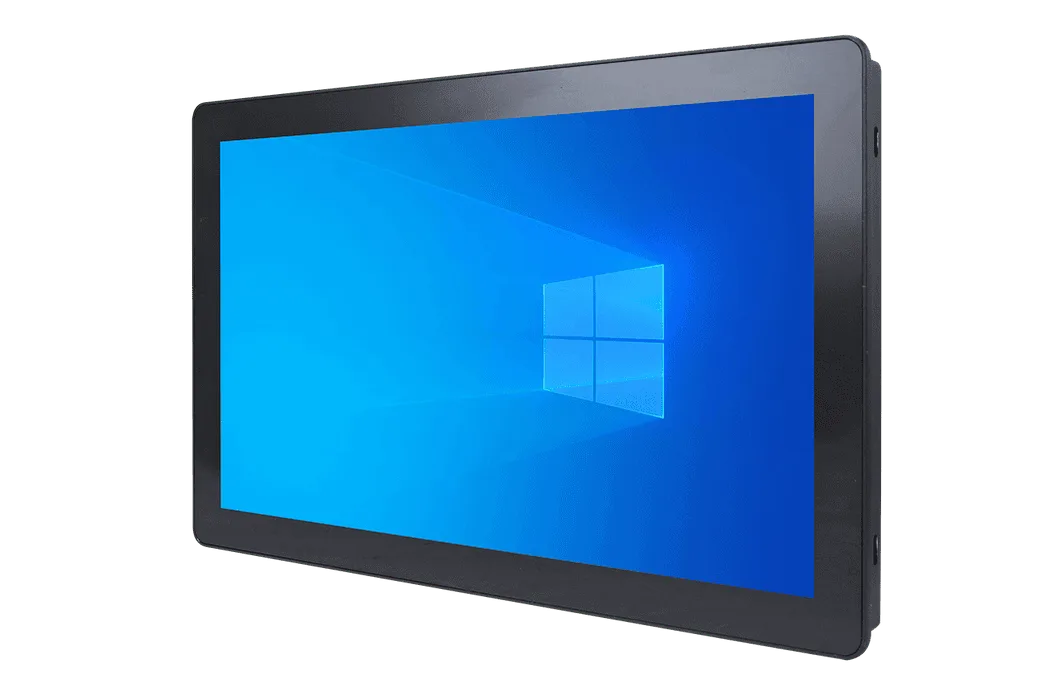

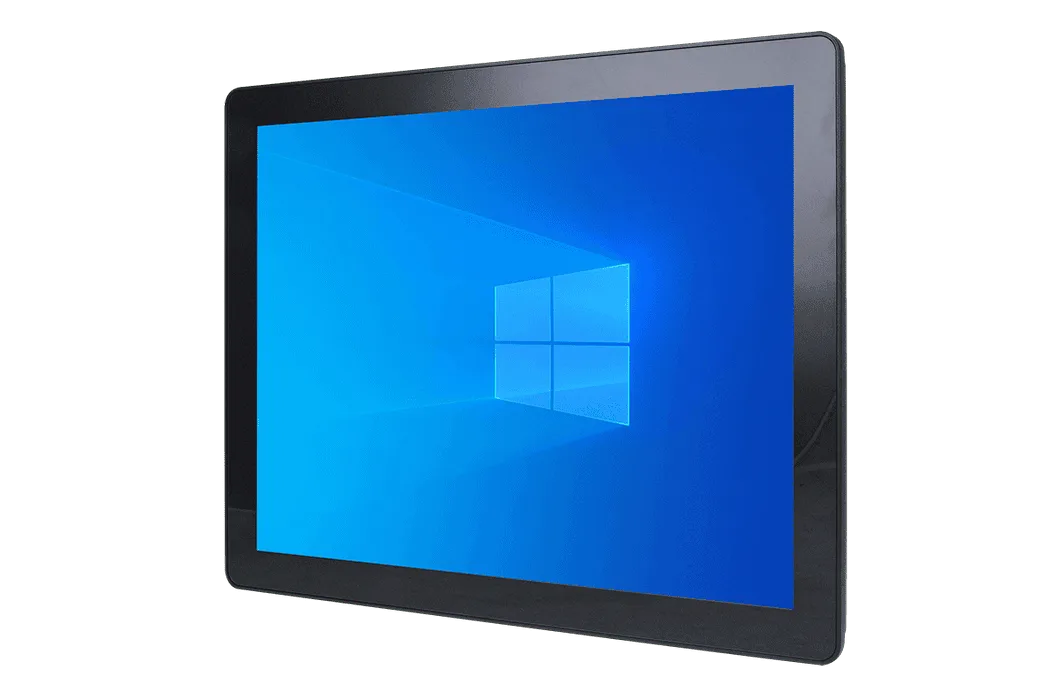

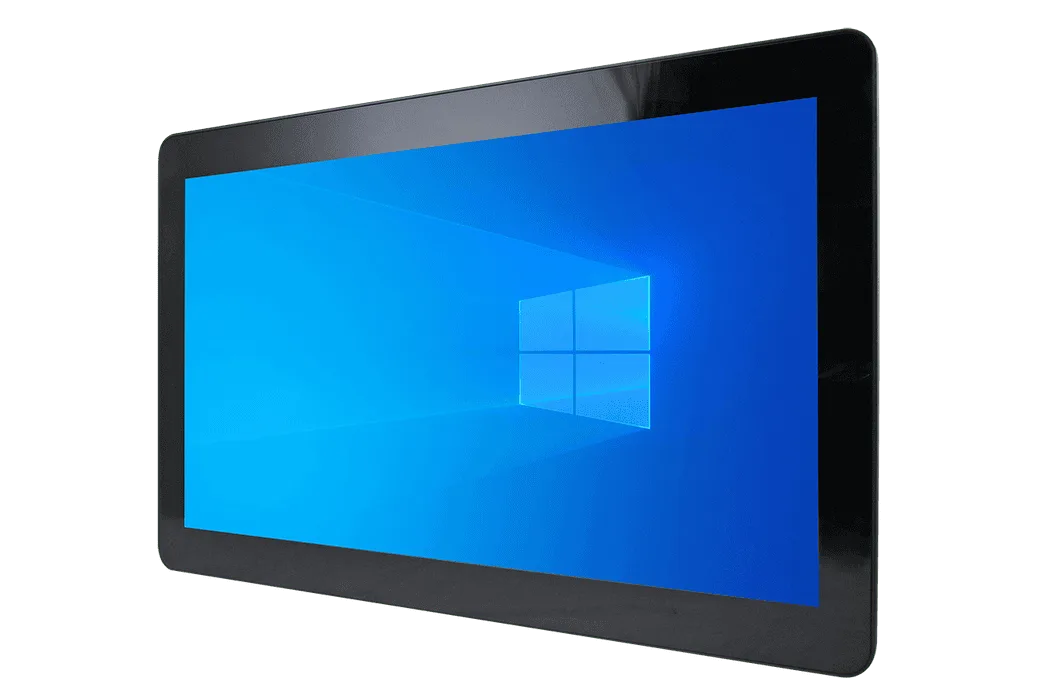

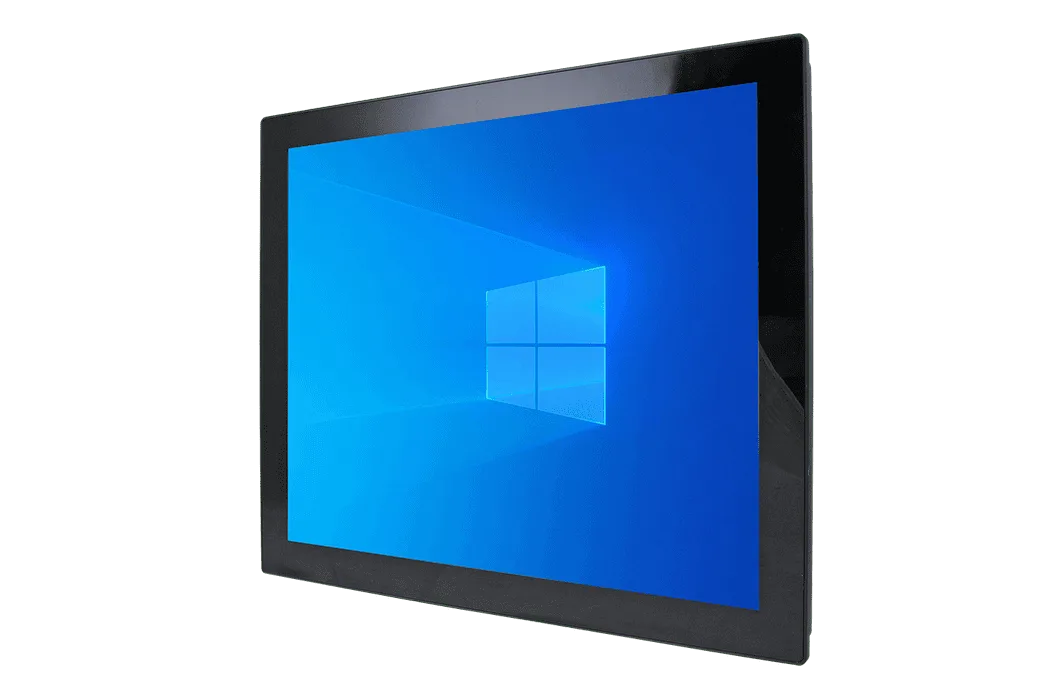

TSL Automation liefert Avalue Open-Frame- und Einbau-Industriemonitore in Größen von 7 bis 21,5 Zoll. Kontaktieren Sie uns, um das richtige Display für Ihr Projekt zu finden.

Häufig gestellte Fragen

Die Bildschirmgröße sollte zur Menge der angezeigten Daten und zum Betrachtungsabstand passen: 4,3 bis 7 Zoll für Einzelmaschinen-Bedienung aus nächster Nähe; 7 bis 10 Zoll für Maschinenoberflächen mit mehreren Zonen; 10 bis 15 Zoll für die Produktionslinienüberwachung und Multi-SPS-Anzeigen; 15 bis 21,5 Zoll für Prozessübersichten, die aus 1 bis 3 Metern betrachtet werden. Vermeiden Sie Überdimensionierung: Ein größerer Bildschirm erfordert ein komplexeres HMI-Design, ohne die Bedienbarkeit zwangsläufig zu verbessern.

Resistive Touchscreens werden durch Druck aktiviert: Sie funktionieren mit Handschuhen, Stiften und nassen Fingern und sind damit robust für raue Fabrikumgebungen. PCAP (projiziert-kapazitiv) arbeitet mit der Erfassung elektrischer Felder: Es bietet Multi-Touch, schnellere Reaktion und eine glattere Oberfläche, aber Standard-PCAP funktioniert nicht mit dicken Handschuhen. Wählen Sie resistiv für Umgebungen, in denen Bediener dicke Handschuhe tragen; wählen Sie PCAP für sauberere Umgebungen, in denen eine intuitivere Bedienung bevorzugt wird.

Für Fabrikinnenräume mit normaler Beleuchtung reichen 300 bis 500 Nits aus. Für Außenbereiche oder Umgebungen mit starkem Umgebungslicht (nahe Fenstern, Oberlichtern oder bei Außeninstallationen) sollten Sie 700 bis 1000 Nits mit Antireflexbeschichtung spezifizieren. Höhere Helligkeit geht mit höherer Leistungsaufnahme und Wärmeentwicklung einher, daher sollten Sie nicht überdimensionieren, sofern die Installationsumgebung es nicht wirklich erfordert.

Displays auf der Produktionsfläche sollten frontseitig mindestens die Schutzart IP65 aufweisen: staubdicht und geschützt gegen Strahlwasser aus allen Richtungen. Für Umgebungen mit Hochdruckreinigung (Washdown) in Lebensmittel-, Getränke- und Pharmaindustrie ist IP66 oder IP69K erforderlich. Die Schutzart muss für die eingebaute Konfiguration gelten (Frontplatte im Gehäuse montiert), nicht nur für das Displaymodul allein.

Ja. TSL Automation Solutions liefert Avalue Industriemonitore und Open-Frame-Displays sowie Cermate HMI-Panels mit integrierten Displays in allen Größen von 4,3 Zoll bis 21,5 Zoll. Wir geben Empfehlungen zu Größe, Helligkeit und Touch-Technologie für Ihre spezifische Installation. Kontaktieren Sie unser Team in Mumbai für Preise und Verfügbarkeit.
